Опис
Особливості

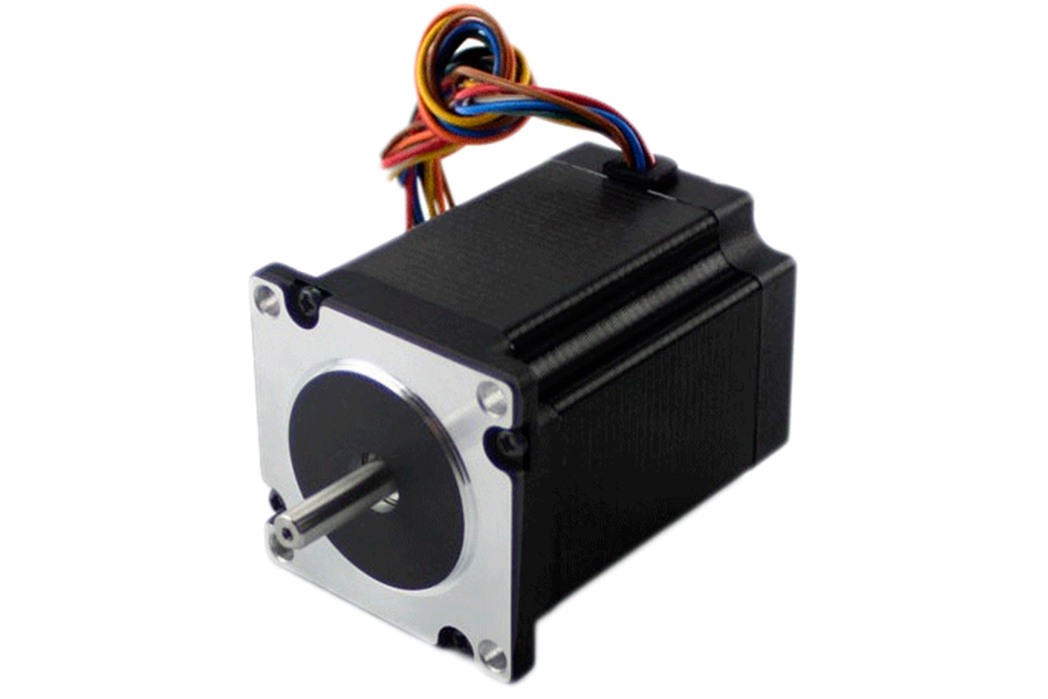

Гібридний кроковий двигун NT60STH, 2-х фазний NEMA 24 (60мм), кут кроку – 1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 60 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
– |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
28N (20мм від торця) |
|
Макс. осьове зусилля |
10N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
kg.cm
|
Kg
|
|
|
NT60STH88- |
88 |
одн |
4.2 |
3 |
1.4 |
2.9 |
22 |
8 |
1.0 |
1.4 |
| пар. |
2.94 |
4.2 |
0.7 |
2.9 |
31 |
|||||
| ряд |
5.88 |
2.1 |
2.8 |
11.6 |
31 |
