Опис
Інформація про пристрій

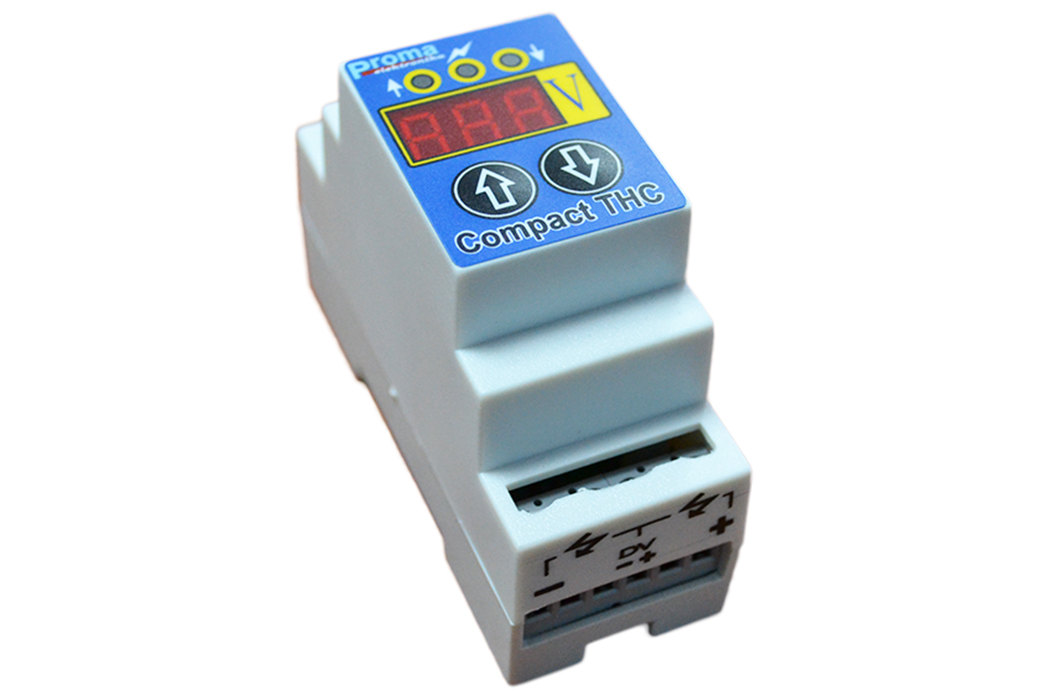

Контролер нового покоління, розроблений на основі контролера висоти плазми THC-150. Релейні виходи були замінені на входи/виходи STEP/DIR. Завдяки оснащенню зручним для читання світлодіодним дисплеєм і клавішами, експлуатація пристрою проста і не вимагає ніяких додаткових вимірювальних приладів. Пристрій зібрано з високоякісних компонентів для забезпечення безпечної, зручної та надійної тривалої експлуатації.
Характеристики
| Параметр | Допустиме значення |
Тест * |
| Напруга живлення (V) | 7 – 35V DC | 36V DC* |
| Максимальний споживаний струм | 120mA | – |
| Максимальна вхідна напруга | 300V DC | 1000V DC* |
| Максимальна вхідна напруга з дільника 1:50 | 10V DC | 60V DC* |
| Фільтрація іонізуючої напруги HV/HF | 0.3kV AC | 30kV AC* |
| Фільтрація частоти іонізації HV/HF | >100kHz | 75kHz* |
| Циклічність роботи [%] | 100% | – |
| Циклічність фільтрації HV/HF [%] | 100% | – |
| Комутаційна здатність реле | 50mA / 60V DC | – |
| STEP/DIR входи та виходи | TTL 5V | – |
| Частота сигналу, що передається | 500 000 000 циклів | – |
| Частота генерування корекції сигналу | 0-5 kHz | – |
| Клас захисту | IP20 | – |
| Маса [гр.] | 130 | – |
| Зовнішні габарити (ширина * довжина * висота) [мм] | 33*89*65 | – |
| Спосіб монтажу | Шина DIN35 | – |
* Тестування в лабораторних умовах.
| Підключення живлення: | Опціональне підключення 35-50V: |
 |
 |

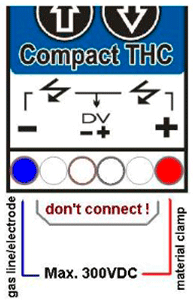

До нижніх крайніх вимірювальних контактів можна підключати повну вихідну напругу джерела плазми. При такій схемі нічого не підключайте на інші вхідні контакти.
 |
 |
При прямому підключені, контролер необхідно розмістити максимально близько до джерела плазми і використовувати укорочені, наскільки це можливо, дроти що з’єднують джерело плазми з контролером.

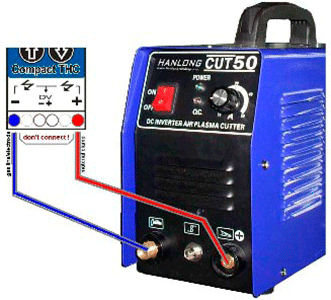

Приклад підключення вимірювальних входів і контролера THC з виходом популярного джерела плазми PowerMax45 ® відомої фірми Hypertherm ® оснащеного низьковольтним виходом дільника 1:50. Це найбільш часто вживаний дільник напруги в пристроях відомих фірм.

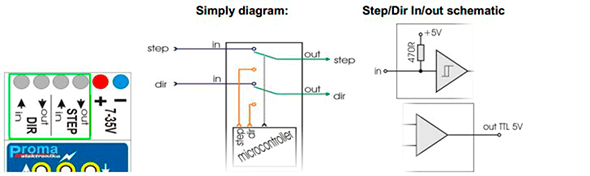

STEP/DIR входи та виходи:

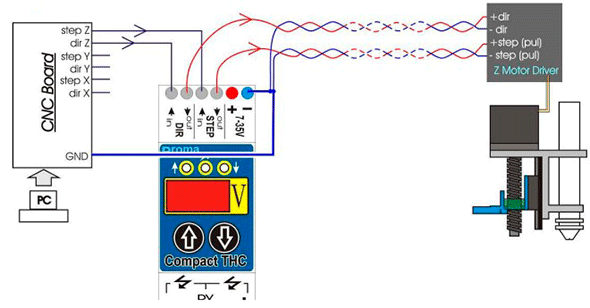

Підключення:
