Опис
Інформація про пристрій:

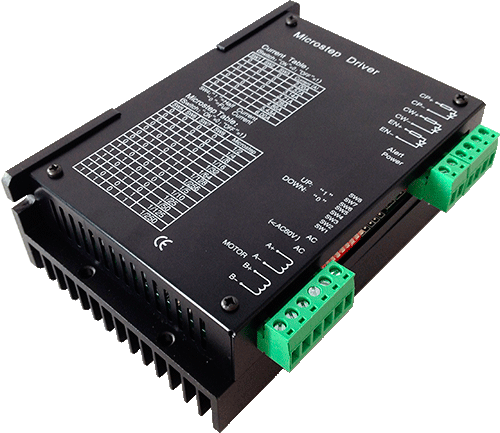

2M1160 – нове покоління драйверів крокових двигунів. Дозволяє керувати біполярним двофазним кроковим двигуном. Тестування і використання цих драйверів на практиці, показали стабільну і якісну роботу. Забезпечує високий крутний момент. Крім того, з його використанням, значно зменшено шум, вібрації і нагрівання двигуна. Живлення драйвера – AC24-60V. Керування двигуном може відбуватися в режимі 1/256 кроку. Максимальний крок – 51200 кроків/оборот. Діапазон робочого струму становить від 2.0А до 6.0A. Автоматичне ділення струму (½) на холостому ході. Захист від перенапруги і короткого замикання. Мікрокрокові контролери застосовуються в різних автоматизованих машинах та механізмах під керуванням ЧПУ. Рекомендовано для використання в обладнанні, яке вимагає низької вібрації з низьким рівнем шуму, високою точністю і високою швидкістю.
Технічні характеристики
| Параметри | Min | Typical | Max | Unit | |
| Вихідний струм | 2.0 | – | 6.0 | Amps | |
| Напруга живлення | 24 | 36 | 60 | AC | |
| Імпульсний вхід частоти | 0 | – | 200 | KHz | |
| Охолодження | Природне охолодження або примусова конвекція | ||||
| Довкілля | Простір | Уникайте пилу, масла, морозів та корозійних газів | |||
| Температура навколишнього середовища | 0°C－50°C | ||||
| Вологість | 40 －80%RH | ||||
| Вібрація | 5.9m/s² Max | ||||
| Температура зберігання | -10°C －80°C | ||||
| Параметри | Typical | ||||
| Вага | Approx. 300 gram | ||||
Розміри
| REF | Peak | SW1 | SW2 | SW3 |
| 2.00A | 2.40A | ON | ON | ON |
| 2.57A | 3.08A | OFF | ON | ON |
| 3.14A | 3.77A | ON | OFF | ON |
| 3.71A | 4.45A | OFF | OFF | ON |
| 4.28A | 5.14A | ON | ON | OFF |
| 4.86A | 5.83A | OFF | ON | OFF |
| 5.43A | 6.52A | ON | OFF | OFF |
| 6.00A | 7.20A | OFF | OFF | OFF |
| Pulse/Rev | SW5 | SW6 | SW7 | SW8 |
| 400 | ON | ON | ON | ON |
| 800 | ON | OFF | ON | ON |
| 1600 | ON | ON | OFF | ON |
| 3200 | ON | OFF | OFF | ON |
| 6400 | ON | ON | ON | OFF |
| 12800 | ON | OFF | ON | OFF |
| 25600 | ON | ON | OFF | OFF |
| 51200 | ON | OFF | OFF | OFF |
| 1000 | OFF | ON | ON | ON |
| 2000 | OFF | OFF | ON | ON |
| 5000 | OFF | ON | OFF | ON |
| 10000 | OFF | OFF | OFF | ON |
| 25000 | OFF | ON | ON | OFF |
| 50000 | OFF | OFF | ON | OFF |
| Функції драйвера | Опис функції |
| Функція автоматичного зменшення струму. |
Користувачі можуть встановити функцію половина струму драйвера перемикач – SW4. «OFF» вказує на те, що струм спокою встановлений на половину динамічного струму, тобто через 0.5 секунди після припинення імпульсу, струм знижується приблизно до половини автоматично. “ОN” вказує, що струм с покою і динамічний струму, однакові. Користувач може встановити SW4 в положення “OFF”, з тим щоб зменшити нагрівання двигуна і драйвера та підвищити надійність. |
| Інтерфейс сигналів | PUL+ і PUL – крок; DIR+ і DIR – напрям; ENA + і ENA- вкл. та викл. сигналу. |
| Підключення двигуна | А+ та A- перша фаза двигуна; В+ та B- друга фаза двигуна. |
| Живлення | 24VAC-60VAC, > 350 Вт |
| Індикація | зелений – живлення; червоний – помилка |
Призначення контактів
| Сигнал | Функції та опис |
| AC1 | DC Power Supply, DC24V-60VDC |
| AC2 | |
| A+, A- |
 |
| B+, B- |
Деталі інтерфейсу сигналів
Вихідні ланцюги драйвера оптоізольовані. Опори R на схемі є зовнішнім обмежувальним резистором і є продуктивним захистом від заклинювання.
| Сигнал | Зовнішній резистор для обмеження струму R |
| 5V | без R |
| 12V | 680Ω |
| 24V | 1.8KΩ |
