Опис
Інформація про пристрій:

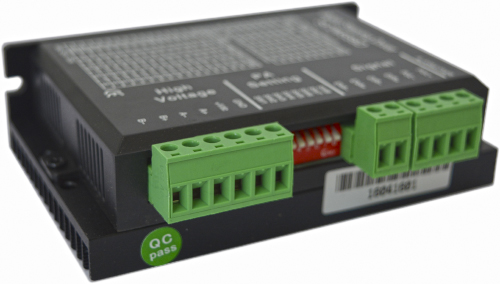

2M556D – нове покоління драйверів крокових двигунів. Дозволяє керувати біполярним двофазним кроковим двигуном. Тестування і використання цих драйверів на практиці, показали стабільну і якісну роботу. Забезпечує високий крутний момент. Крім того, з його використанням, значно зменшено шум, вібрації і нагрівання двигуна. Живлення драйвера – DC24V-50V. Керування двигуном може відбуватися в режимі 1/256 кроку. Максимальний крок – 51200 кроків/оборот. Діапазон робочого струму становить від 2,1А до 5.6A. Автоматичне ділення струму (½) на холостому ході. Захист від перенапруги і короткого замикання. Мікрокрокові контролери застосовуються в різних автоматизованих машинах та механізмах під керуванням ЧПУ. Рекомендовано для використання в обладнанні, яке вимагає низької вібрації з низьким рівнем шуму, високою точністю і високою швидкістю.
Технічні характеристики
| Параметри | Min | Typical | Max | Unit | |
| Вихідний струм | 2.1 | – | 5.6 | Amps | |
| Напруга живлення | 24 | 36 | 50 | VDC | |
| Імпульсний вхід частоти | 0 | – | 200 | KHz | |
| Охолодження | Природне охолодження або примусова конвекція | ||||
| Довкілля | Простір | Уникайте пилу, масла, морозів та корозійних газів | |||
| Температура навколишнього середовища | 0°C－50°C | ||||
| Вологість | 40 －80%RH | ||||
| Вібрація | 5.9m/s² Max | ||||
| Температура зберігання | -10°C －80°C | ||||
| Параметри | Typical | ||||
| Вага | Approx. 275 gram | ||||
| Cтрум | RMS | SW1 | SW2 | SW3 |
| За замовчуванням | OFF | OFF | OFF | |
| 2.1A | 1.5A | ON | OFF | OFF |
| 2.7A | 1.9A | OFF | ON | OFF |
| 3.2A | 2.3A | ON | ON | OFF |
| 3.8A | 2.7A | OFF | OFF | ON |
| 4.3A | 3.1A | ON | OFF | ON |
| 4.9A | 3.5A | OFF | ON | ON |
| 5.6A | 4.0A | ON | ON | ON |
| Pulse/Rev | SW5 | SW6 | SW7 | SW8 |
| За замовчуванням | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
За замовчуванням: Імпульс може бути налаштований у відповідності до вимог замовника
Загальний індикитор
| Індикатор | Пояснення | Рішення |
| Горить червоний індикатор | Коротке замикання проводів двигуна | Перевірити або замінити дроти |
| Зовнішня напруга більша або нижча, ніж робоча напруга драйвера | Регулювання напруги в правильному діапазоні | |
| Невідома причина | Повернення товару |
Функції
| Функції драйвера | Опис функції |
| Налаштування вихідного струму | Користувачі можуть встановити вихідний струм драйвера за допомогою SW1-SW3 перемикачів. Для установки конкретного вихідного струму, будь ласка, зверніться до інструкцій на малюнку панелі драйвера. |
| Установка мікрокроку | Користувачі можуть встановити мікрокрок (MicroStep) драйвера SW5-SW8 перемикачами. Для установка конкретного мікрокроку, будь ласка, зверніться до інструкцій на малюнку панелі драйвера. |
| Функція автоматичного зменшення струму | Користувачі можуть встановити функцію половина струму драйвера перемикач – SW4. «OFF» вказує на те, що струм спокою встановлений на половину динамічного струму, тобто через 0.5 секунди після припинення імпульсу, струм знижується приблизно до половини автоматично. “ОN” вказує, що струм спокою і динамічний струму, однакові. Користувач може встановити SW4 в положення “OFF”, з тим щоб зменшити нагрівання двигуна і драйвера та підвищити надійність. |
| Інтерфейс сигналів | PUL+ і PUL- крок; DIR+ і DIR- напрям; ENA + і ENA- вкл. та викл. сигналу. |
| Підключення двигуна | А+ та A- перша фаза двигуна; В+ та B- друга фаза двигуна. |
| Живлення | 24VDC-50VDC, >100 Вт |
| Індикація | зелений – живлення; червоний – помилка |

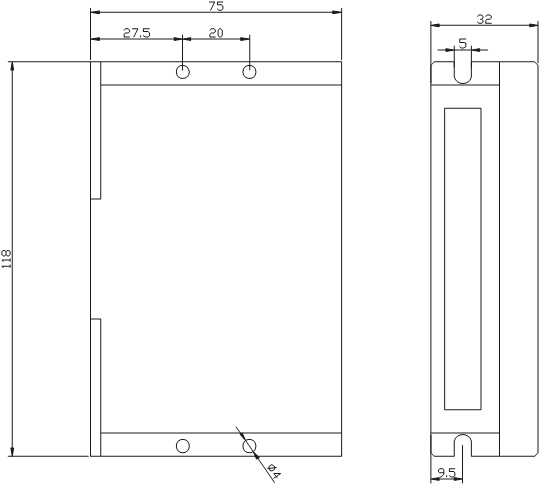

Розміри
