Опис

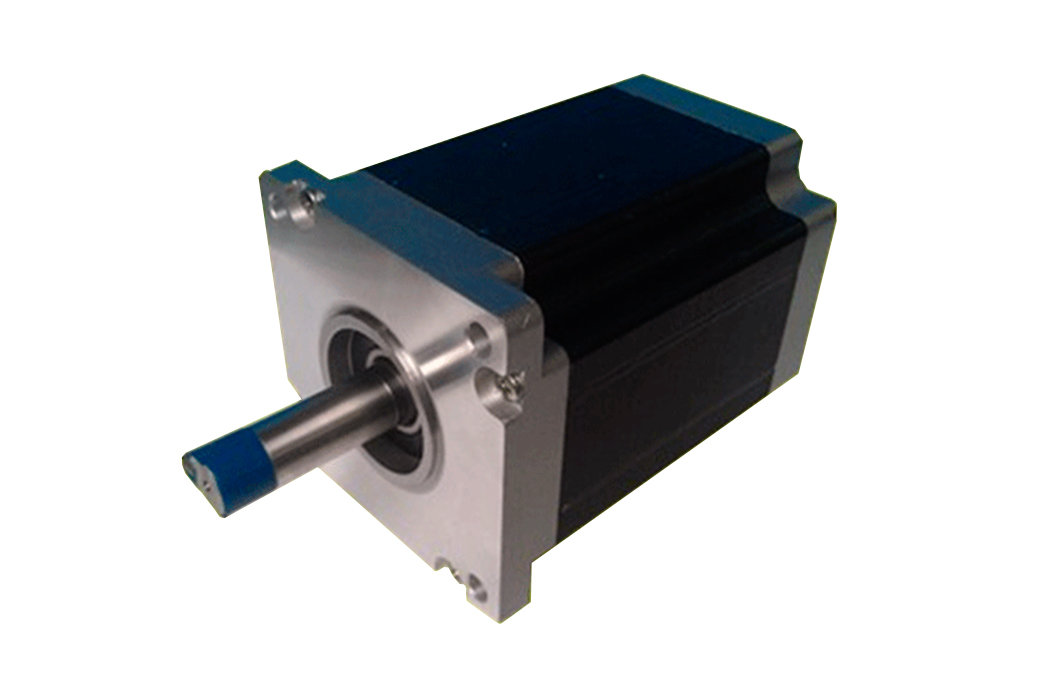

Гібридний кроковий двигун NT110STH150-6504A, 2-х фазний NEMA 42 (110мм), кут кроку-1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 110 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT110STH150-6504A
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
| Температура навколишнього середовища | -20℃~+50℃ |
| Опір ізоляції | 100 MΩ Min. ,500VDC |
| Електрична міцність | 500VAC макс 1 хв. |
| Радіальне биття вала | 0.02Max. (навантаження – 450g) |
| Осьове биття вала | 0.08Max. (навантаження – 450g) |
| Макс. радіальна сила | 28N (20мм від торця) |
| Макс. осьове зусилля | 10N |
Детальна інформація
| Модель | Довж. | Номін. напруга | Струм на фазу | Опір на фазу | Індукт. на фазу | Крутний момент | К-сть виходів | Утрим. момент |
Вага |
| З одним валом | (L)mm | V | A | Ω | mH | N.cm | No. | kg.cm | Kg |
| NT110STH150- 6504A |
150 |
6.5 |
6.5 |
0.8 |
15 |
21 |
4 |
5.9 |
8.4 |
