Опис

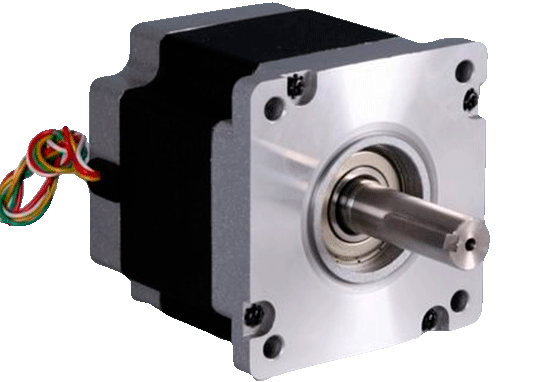

Гібридний кроковий двигун NT130STH, 3-х фазний (130мм), кут кроку-1.2°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 130 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT130STH
|
Кут кроку |
1.2° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.03Max. (навантаження – 450g) |
|
Макс. радіальна сила |
220N (20мм від торця) |
|
Макс. осьове зусилля |
60N |
Детальна інформація
|
Модель
|
Довжина |
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
Вага
|
|
З одним валом
|
(L)mm
|
A
|
Ω
|
mH
|
N.m
|
Kg
|
| NT130STH3P -200 |
200 |
5.0 |
2.3 |
28 |
30 |
18 |
| NT130STH3P -220 |
220 |
6.0 |
2.2 |
26 |
36 |
20 |
| NT130STH3P -250 |
250 |
6.0 |
2.65 |
2.65 |
50 |
22 |
