Опис

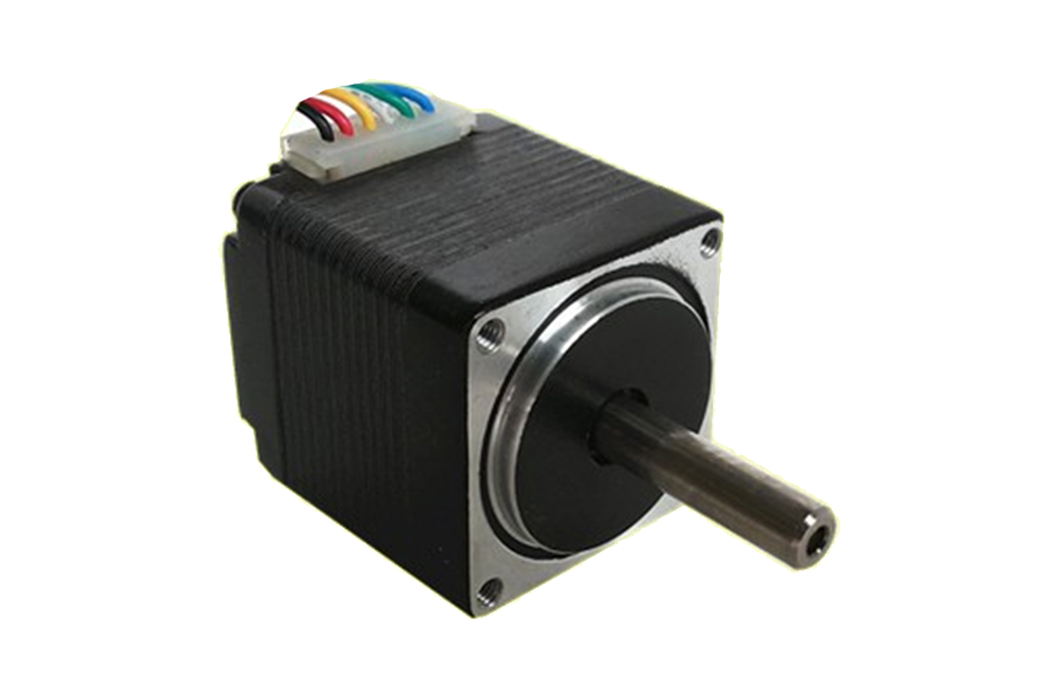

Гібридний кроковий двигун NT20STH, 2-х фазний NEMA 8 (20мм), кут кроку-1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Малий розмір фланця – 20 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT20STH
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
28N (20мм від торця) |
|
Макс. осьове зусилля |
10N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|

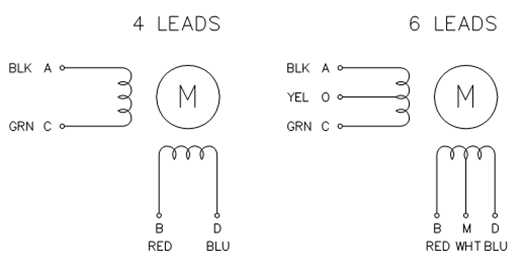

К-сть
виходів
|
Утримуючий момент |
Вага
|
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
g.cm
|
No.
|
g.cm
|
Kg
|
|
|
NT20STH28-
0604A |
30
|
1.92
|
0.6
|
3.2
|
0.9
|
140
|
4
|
20
|
0.05
|
|
NT20STH33-
0604A |
33
|
3.9
|
0.6
|
6.5
|
2.2
|
200
|
4
|
30
|
0.07
|
|
NT20STH38-
0804A |
38
|
6.0
|
0.6
|
10
|
5.5
|
400
|
4
|
50
|
0.08
|
