Опис

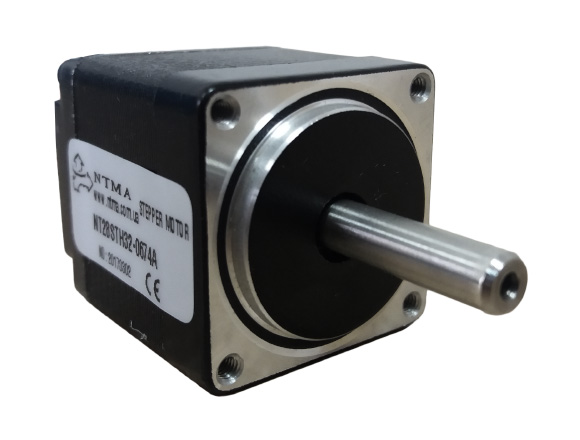

Гібридний кроковий двигун NT28STH, 2-х фазний NEMA 11 (28мм), кут кроку-1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Малий розмір фланця – 28 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT28STH
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
28N (20мм від торця) |
|
Макс. осьове зусилля |
10N |
Детальна інформація
|
Модель
|
Довжина |
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утримуючий момент |
Вага
|
|
З одним валом
|
(L)mm
|
A
|
Ω
|
mH
|
g.cm
|
No.
|
g.cm2
|
Kg
|
| NT28STH32-0956 |
32 |
0.95 |
2.8 |
0.8 |
430 |
6 |
9 |
0.11 |
| NT28STH32-0674 |
32 |
0.67 |
5.6 |
3.4 |
600 |
4 |
9 |
0.11 |
| NT28STH45-0956 |
45 |
0.95 |
3.4 |
1.2 |
750 |
6 |
12 |
0.14 |
| NT28STH45-0674 |
45 |
0.67 |
6.8 |
4.9 |
950 |
4 |
12 |
0.14 |
| NT28STH51-0956 |
51 |
0.95 |
4.6 |
1.8 |
900 |
6 |
18 |
0.2 |
| NT28STG51-0674 |
51 |
0.67 |
9.2 |
7.2 |
1200 |
4 |
18 |
0.2 |
| З двома валами | (L)mm | A | Ω | mH | g.cm | No. | g.cm2 | Kg |
| NT28STH32-0956B |
32 |
0.95 |
2.8 |
0.8 |
430 |
6 |
9 |
0.11 |
| NT28STH32-0674B |
32 |
0.67 |
5.6 |
3.4 |
600 |
4 |
9 |
0.11 |
| NT28STH45-0956B |
45 |
0.95 |
3.4 |
1.2 |
750 |
6 |
12 |
0.14 |
| NT28STH45-0674B |
45 |
0.67 |
6.8 |
4.9 |
950 |
4 |
12 |
0.14 |
| NT28STH51-0956B |
51 |
0.95 |
4.6 |
1.8 |
900 |
6 |
18 |
0.2 |
| NT28STG51-0674B |
51 |
0.67 |
9.2 |
7.2 |
1200 |
4 |
18 |
0.2 |
