Опис

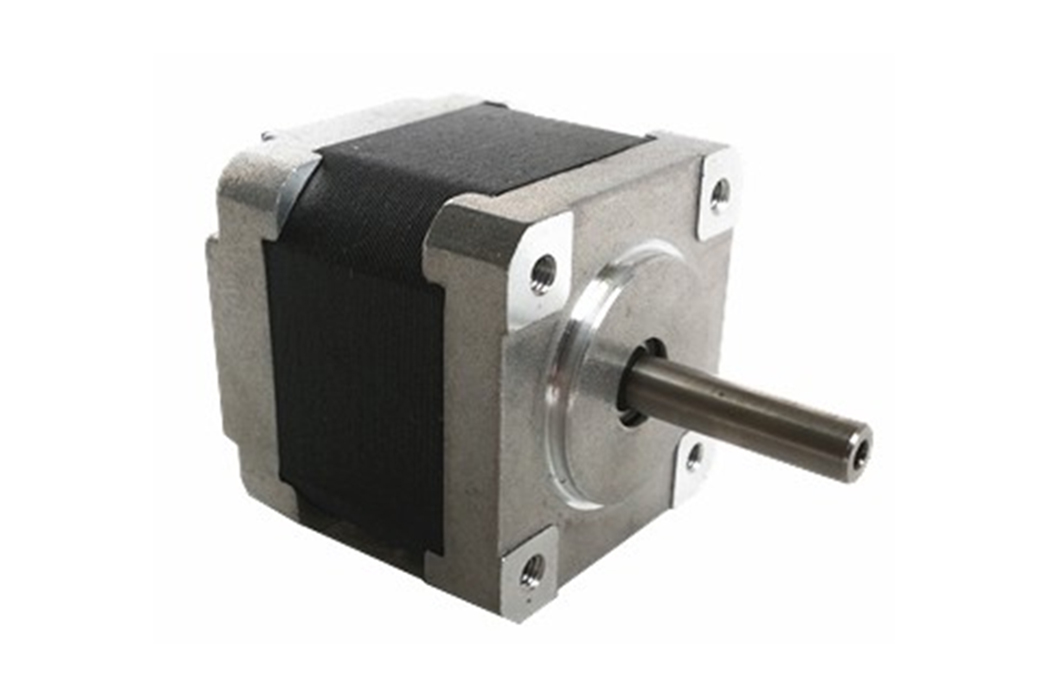

Гібридний кроковий двигун NT35STH, 2-х фазний NEMA 14 (35мм), кут кроку-1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 35 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT35STH
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
| Температура навколишнього середовища | -20℃~+50℃ |
| Опір ізоляції | 100 MΩ Min. ,500VDC |
| Електрична міцність | 500VAC макс 1 хв. |
| Радіальне биття вала | 0.02Max. (навантаження – 450g) |
| Осьове биття вала | 0.08Max. (навантаження – 450g) |
| Макс. радіальна сила | 28N (20мм від торця) |
| Макс. осьове зусилля | 10N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утримуючий момент |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
g.cm
|
No.
|
g.cm
|
Kg
|
| NT35ST26- 0284A |
26 |
7.4 |
0.28 |
26 |
27 |
700 |
4 |
60 |
0.13 |
| NT35ST28- 0584A |
28 |
10 |
0.5 |
20 |
14 |
1000 |
4 |
80 |
0.14 |
| NT35ST28- 1004A |
36 |
2.7 |
1.0 |
2.7 |
4.3 |
1400 |
4 |
100 |
0.18 |
| З двома валами | (L)mm | V | A | Ω | mH | g.cm | No. | g.cm | Kg |
| NT35ST26- 0284B |
26 |
7.4 |
0.28 |
26 |
27 |
700 |
4 |
60 |
0.13 |
| NT35ST28- 0584B |
28 |
10 |
0.5 |
20 |
14 |
1000 |
4 |
80 |
0.14 |
| NT35ST28- 1004B |
36 |
2.7 |
1.0 |
2.7 |
4.3 |
1400 |
4 |
100 |
0.18 |
