Опис

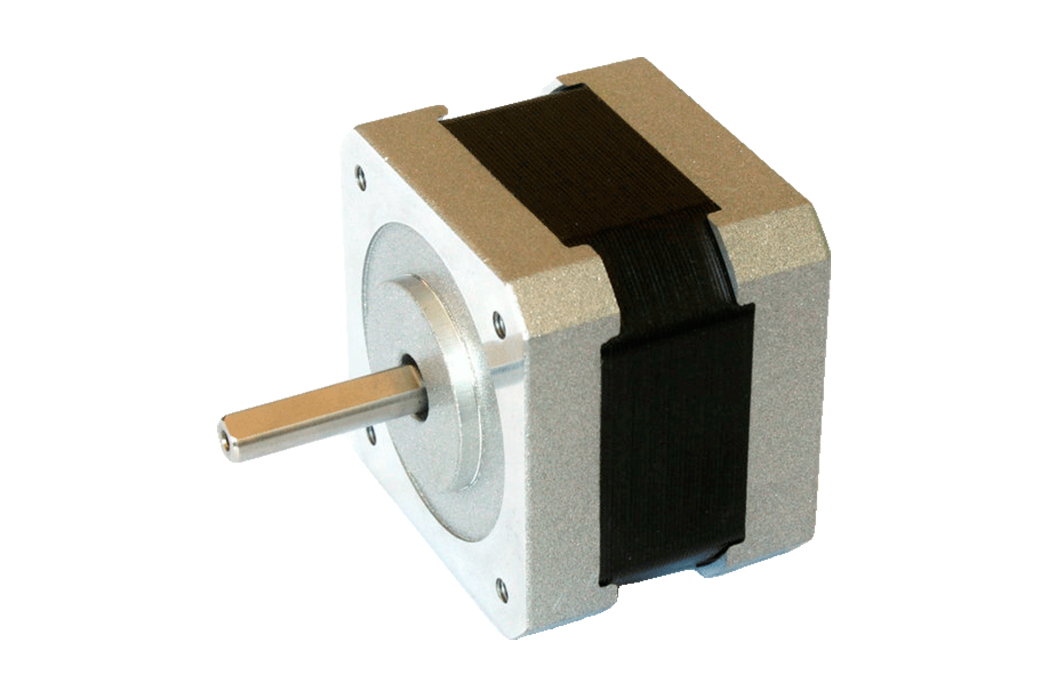

Гібридний кроковий двигун NT42STH, 2-х фазний NEMA 17 (42мм), кут кроку – 1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 42 мм, плавний хід, мала інерція.
Характеристики крокового двигуна NT42STH
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
28N (20мм від торця) |
|
Макс. осьове зусилля |
10N |

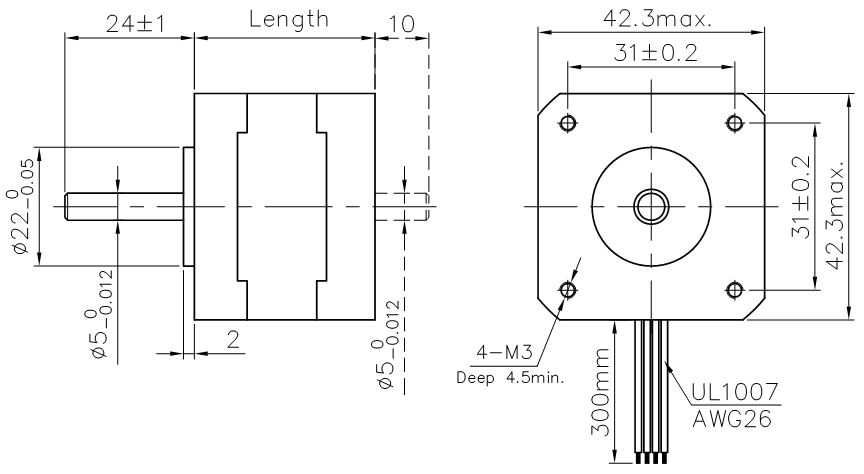

Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
g.cm
|
Kg
|
|
NT42STH33- |
34 |
4.0 |
0.95 |
4.2 |
2.5 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
9.6 |
0.4 |
24 |
15 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
11.9 |
0.31 |
38.5 |
21 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
2.8 |
1.33 |
2.1 |
2.5 |
2.2 |
4 |
120 |
0.22 |
|
NT42STH38- |
38 |
4.0 |
1.2 |
3.3 |
3.2 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
6.0 |
0.8 |
7.5 |
6.7 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
12 |
0.4 |
30 |
30 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
2.8 |
1.68 |
1.65 |
3.2 |
3.6 |
4 |
150 |
0.28 |
|
NT42STH47- |
47 |
4.0 |
1.2 |
3.3 |
2.8 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
6.0 |
0.8 |
7.5 |
6.3 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
12 |
0.4 |
30 |
25 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
2.8 |
1.68 |
1.65 |
2.8 |
4.4 |
4 |
200 |
0.35 |
|
NT42STH60- |
60 |
7.2 |
1.2 |
6.0 |
7.0 |
6.5 |
6 |
280 |
0.5 |
|
NT42STH60- |
60 |
5.0 |
1.68 |
3.0 |
7.0 |
9.1 |
4 |
280 |
0.5 |
| З двома валами | (L)mm | V | A | Ω | mH | g.cm | No. | g.cm | Kg |
|
NT42STH33- |
34 |
4.0 |
0.95 |
4.2 |
2.5 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
9.6 |
0.4 |
24 |
15 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
11.9 |
0.31 |
38.5 |
21 |
1.6 |
6 |
120 |
0.22 |
|
NT42STH33- |
34 |
2.8 |
1.33 |
2.1 |
2.5 |
2.2 |
4 |
120 |
0.22 |
|
NT42STH38- |
38 |
4.0 |
1.2 |
3.3 |
3.2 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
6.0 |
0.8 |
7.5 |
6.7 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
12 |
0.4 |
30 |
30 |
2.6 |
6 |
150 |
0.28 |
|
NT42STH38- |
38 |
2.8 |
1.68 |
1.65 |
3.2 |
3.6 |
4 |
150 |
0.28 |
|
NT42STH47- |
47 |
4.0 |
1.2 |
3.3 |
2.8 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
6.0 |
0.8 |
7.5 |
6.3 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
12 |
0.4 |
30 |
25 |
3.17 |
6 |
200 |
0.35 |
|
NT42STH47- |
47 |
2.8 |
1.68 |
1.65 |
2.8 |
4.4 |
4 |
200 |
0.35 |
|
NT42STH60- |
60 |
7.2 |
1.2 |
6.0 |
7.0 |
6.5 |
6 |
280 |
0.5 |
|
NT42STH60- |
60 |
5.0 |
1.68 |
3.0 |
7.0 |
9.1 |
4 |
280 |
0.5 |
