Опис
Особливості

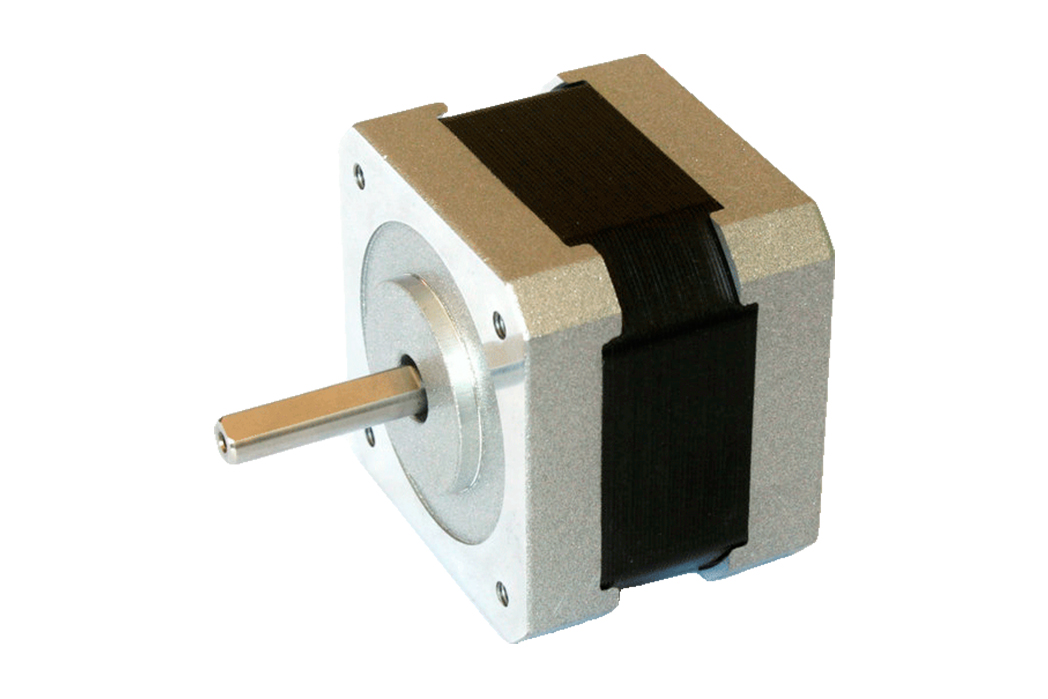

Гібридний кроковий двигун NT42STH, 3-х фазний NEMA 17 (42мм), кут кроку – 1.2°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 42 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.2° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
g.cm
|
Kg
|
|
NT42STH39- |
39 |
2.52 |
3.0 |
0.84 |
0.5 |
1.96 |
3 |
150 |
0.3 |
|
NT42STH48- |
48 |
2.82 |
3.0 |
0.94 |
0.5 |
2.65 |
3 |
200 |
0.38 |
