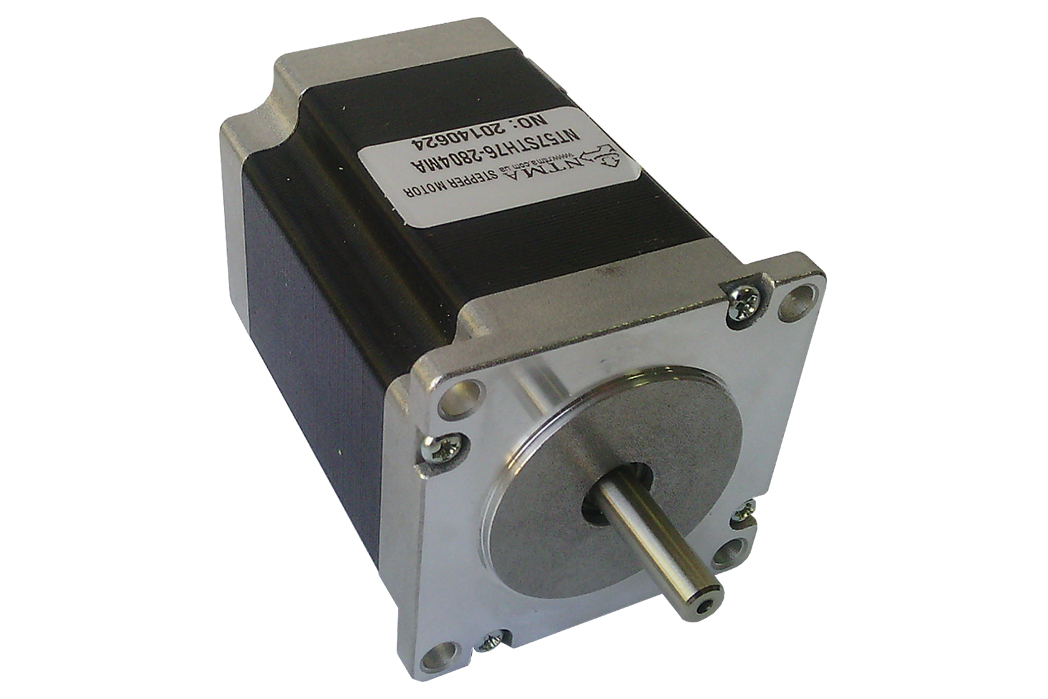

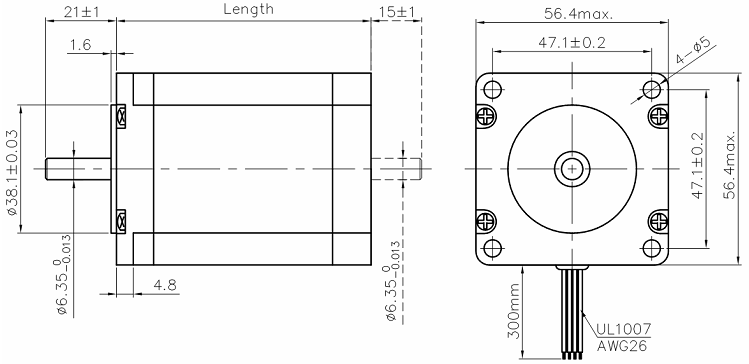

Гібридний кроковий двигун NT57STH, 2-х фазний NEMA 23 (57мм), кут кроку – 0.9°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 57 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
0.9° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
kg.cm
|
Kg
|
| NT57STH41- 1006MA |
41 | 5.7 | 1.0 | 5.7 | 8.0 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 2006MA |
41 | 2.8 | 2.0 | 1.4 | 2.2 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 3006MA |
41 | 1.9 | 3.0 | 0.63 | 1.0 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 2804MA |
41 | 2.0 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | 0.21 | 0.45 |
| NT57STH56- 1006MA |
56 | 7.4 | 1.0 | 7.4 | 17.5 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 2006MA |
56 | 3.6 | 2.0 | 1.8 | 4.5 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 3006MA |
56 | 2.3 | 3.0 | 0.75 | 1.9 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 2804MA |
56 | 2.5 | 2.8 | 0.9 | 4.5 | 12.0 | 4 | 0.4 | 0.7 |
| NT57STH76- 1006MA |
76 | 8.6 | 1.0 | 8.6 | 23 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 2006MA |
76 | 4.5 | 2.0 | 2.25 | 5.6 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 3006MA |
76 | 3.0 | 3.0 | 1.0 | 2.6 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 2804MA |
76 | 3.2 | 2.8 | 1.13 | 5.6 | 18.0 | 4 | 0.68 | 1.0 |
| З двома валами | (L)mm | V | A | Ω | mH | kg.cm | No. | kg.cm | Kg |
| NT57STH41- 1006MB |
41 | 5.7 | 1.0 | 5.7 | 8.0 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 2006MB |
41 | 2.8 | 2.0 | 1.4 | 2.2 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 3006MB |
41 | 1.9 | 3.0 | 0.63 | 1.0 | 3.9 | 6 | 0.21 | 0.45 |
| NT57STH41- 2804MB |
41 | 2.0 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | 0.21 | 0.45 |
| NT57STH56- 1006MB |
56 | 7.4 | 1.0 | 7.4 | 17.5 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 2006MB |
56 | 3.6 | 2.0 | 1.8 | 4.5 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 3006MB |
56 | 2.3 | 3.0 | 0.75 | 1.9 | 9.0 | 6 | 0.4 | 0.7 |
| NT57STH56- 2804MB |
56 | 2.5 | 2.8 | 0.9 | 4.5 | 12.0 | 4 | 0.4 | 0.7 |
| NT57STH76- 1006MB |
76 | 8.6 | 1.0 | 8.6 | 23 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 2006MB |
76 | 4.5 | 2.0 | 2.25 | 5.6 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 3006MB |
76 | 3.0 | 3.0 | 1.0 | 2.6 | 13.5 | 6 | 0.68 | 1.0 |
| NT57STH76- 2804MB |
76 | 3.2 | 2.8 | 1.13 | 5.6 | 18.0 | 4 | 0.68 | 1.0 |
