Опис
Особливості

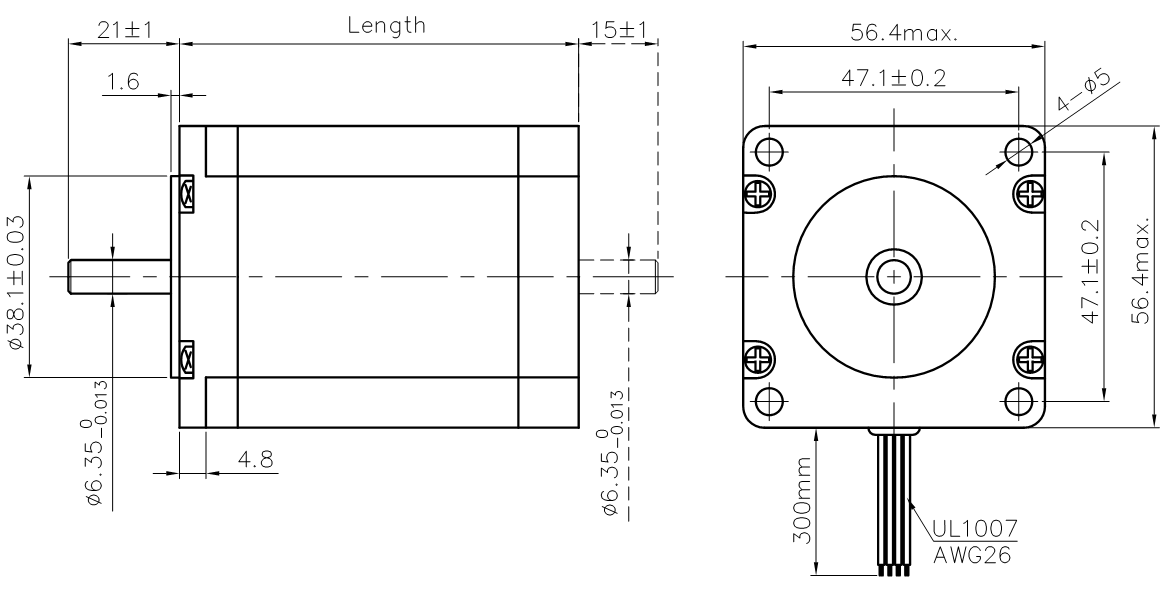

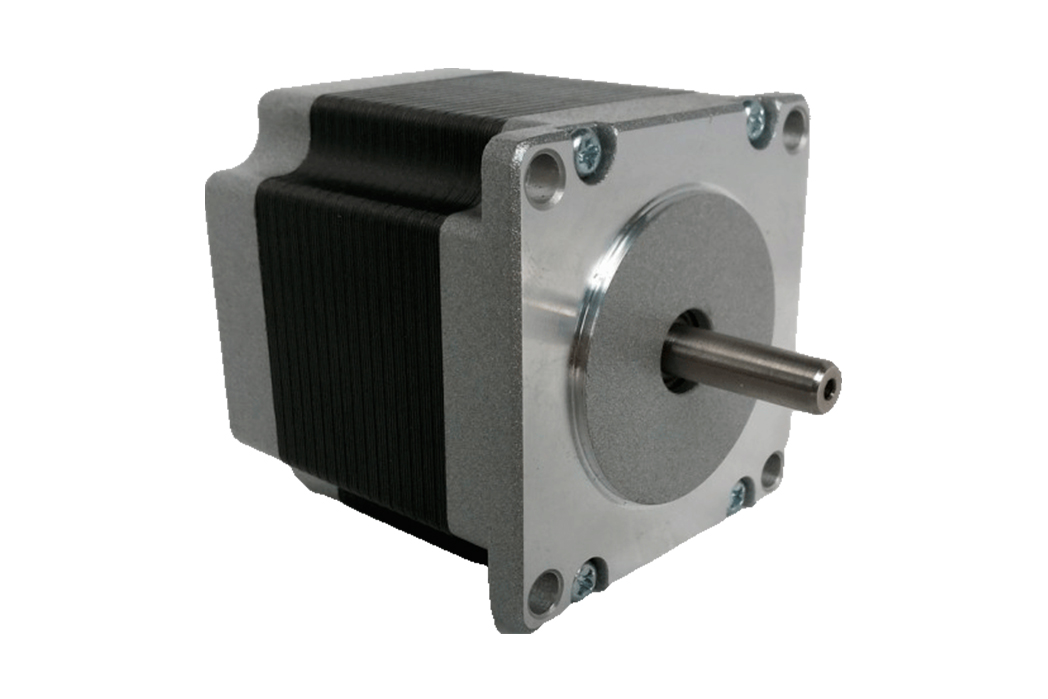

Гібридний кроковий двигун NT57STH, 2-х фазний NEMA 23 (57мм), кут кроку – 1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 57 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
– |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
| Модель | Довж. | Номін. напруга | Струм на фазу | Опір на фазу | Індукт. на фазу | Крутний момент | К-сть виходів |
Утрим. момент |
Вага |
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
kg.cm
|
Kg
|
|
NT57ST41- |
41 |
5.7 |
1.0 |
5.7 |
5.4 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
2.8 |
2.0 |
1.4 |
1.4 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
1.9 |
3.0 |
0.63 |
0.6 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
2.0 |
2.8 |
0.7 |
1.4 |
5.5 |
4 |
0.21 |
0.45 |
|
NT57ST41- |
45 |
2.5 |
2.5 |
1.0 |
2.2 |
8.0 |
4 |
0.28 |
0.5 |
|
NT57ST51- |
51 |
6.6 |
1.0 |
6.6 |
8.2 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
3.3 |
2.0 |
1.65 |
2.2 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
2.2 |
3.0 |
0.74 |
0.9 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
2.3 |
2.8 |
0.83 |
2.2 |
10.1 |
4 |
0.36 |
0.65 |
|
NT57ST56- |
56 |
7.4 |
1.0 |
7.4 |
10 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
3.6 |
2.0 |
1.8 |
2.5 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
2.3 |
3.0 |
0.75 |
1.1 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
2.5 |
2.8 |
0.9 |
2.5 |
12.6 |
4 |
0.4 |
0.7 |
|
NT57ST76- |
76 |
8.6 |
3.0 |
8.6 |
14 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
4.5 |
4.2 |
2.25 |
3.6 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
3.0 |
3.0 |
1 |
1.6 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
3.2 |
4.2 |
1.13 |
3.6 |
18.9 |
4 |
0.68 |
1.0 |
|
NT57ST82- |
82 |
3.8 |
3.0 |
1.25 |
5 |
22 |
4 |
0.9 |
1.1 |
|
NT57ST82- |
82 |
2.5 |
4.2 |
0.6 |
2.6 |
22 |
4 |
0.9 |
1.1 |
|
NT57ST97- |
97 |
4.2 |
3.0 |
1.4 |
5.5 |
25 |
4 |
1.0 |
1.4 |
|
NT57ST97- |
97 |
3.4 |
4.2 |
0.8 |
3.0 |
25 |
4 |
1.0 |
1.4 |
|
NT57ST112- |
112 |
4.8 |
3.0 |
1.6 |
6.8 |
30 |
4 |
1.4 |
1.6 |
|
NT57ST112- |
112 |
3.8 |
4.2 |
0.9 |
3.8 |
30 |
4 |
1.4 |
1.6 |
| З двома валами | (L)mm | V | A | Ω | mH | kg.cm | No. | kg.cm | Kg |
|
NT57ST41- |
41 |
5.7 |
1.0 |
5.7 |
5.4 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
2.8 |
2.0 |
1.4 |
1.4 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
1.9 |
3.0 |
0.63 |
0.6 |
3.9 |
6 |
0.21 |
0.45 |
|
NT57ST41- |
41 |
2.0 |
2.8 |
0.7 |
1.4 |
5.5 |
4 |
0.21 |
0.45 |
|
NT57ST41- |
45 |
2.5 |
2.5 |
1.0 |
2.2 |
8.0 |
4 |
0.28 |
0.5 |
|
NT57ST51- |
51 |
6.6 |
1.0 |
6.6 |
8.2 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
3.3 |
2.0 |
1.65 |
2.2 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
2.2 |
3.0 |
0.74 |
0.9 |
7.2 |
6 |
0.36 |
0.65 |
|
NT57ST51- |
51 |
2.3 |
2.8 |
0.83 |
2.2 |
10.1 |
4 |
0.36 |
0.65 |
|
NT57ST56- |
56 |
7.4 |
1.0 |
7.4 |
10 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
3.6 |
2.0 |
1.8 |
2.5 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
2.3 |
3.0 |
0.75 |
1.1 |
9.0 |
6 |
0.4 |
0.7 |
|
NT57ST56- |
56 |
2.5 |
2.8 |
0.9 |
2.5 |
12.6 |
4 |
0.4 |
0.7 |
|
NT57ST76- |
76 |
8.6 |
3.0 |
8.6 |
14 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
4.5 |
4.2 |
2.25 |
3.6 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
3.0 |
3.0 |
1 |
1.6 |
13.5 |
6 |
0.68 |
1.0 |
|
NT57ST76- |
76 |
3.2 |
4.2 |
1.13 |
3.6 |
18.9 |
4 |
0.68 |
1.0 |
|
NT57ST82- |
82 |
3.8 |
3.0 |
1.25 |
5 |
22 |
4 |
0.9 |
1.1 |
|
NT57ST82- |
82 |
2.5 |
4.2 |
0.6 |
2.6 |
22 |
4 |
0.9 |
1.1 |
|
NT57ST97- |
97 |
4.2 |
3.0 |
1.4 |
5.5 |
25 |
4 |
1.0 |
1.4 |
|
NT57ST97- |
97 |
3.4 |
4.2 |
0.8 |
3.0 |
25 |
4 |
1.0 |
1.4 |
|
NT57ST112- |
112 |
4.8 |
3.0 |
1.6 |
6.8 |
30 |
4 |
1.4 |
1.6 |
|
NT57ST112- |
112 |
3.8 |
4.2 |
0.9 |
3.8 |
30 |
4 |
1.4 |
1.6 |
