Опис
Особливості

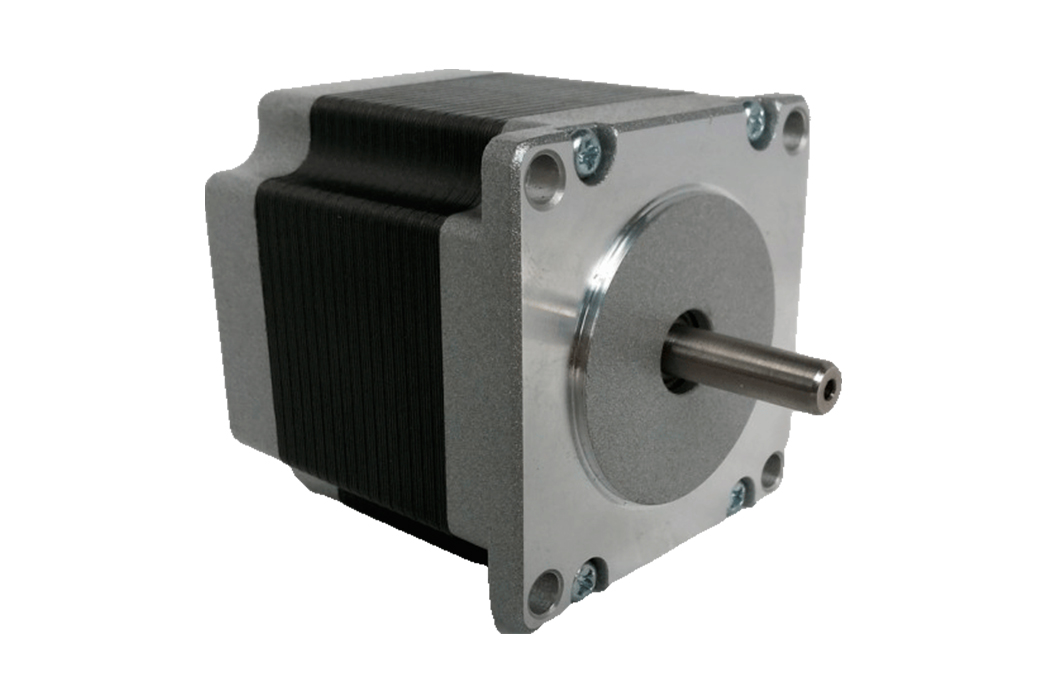

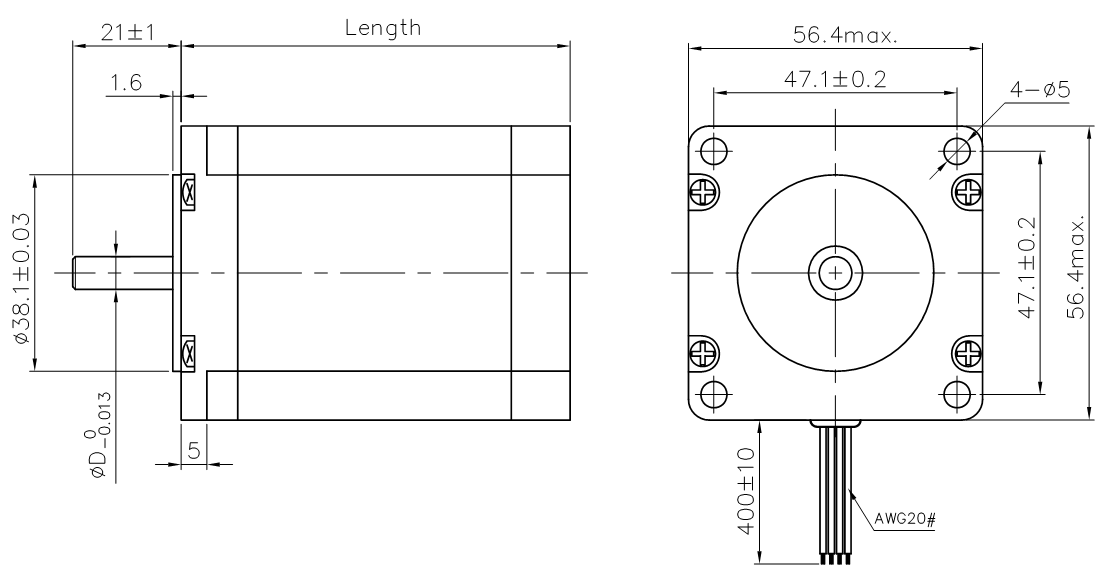

Гібридний кроковий двигун NT57STH, 3-х фазний NEMA 23 (57мм), кут кроку – 1.2°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 57 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.2° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
N.m
|
No.
|
kg.cm
|
Kg
|
|
NT573P42- |
42 |
6.76 |
5.2 |
1.3 |
1.4 |
0.45 |
6 |
0.21 |
0.45 |
|
NT573P56- |
56 |
3.92 |
5.6 |
0.7 |
1.7 |
0.9 |
6 |
0.4 |
0.75 |
|
NT573P79- |
79 |
6.1 |
5.8 |
1.05 |
2.4 |
1.5 |
6 |
0.68 |
1.1 |
