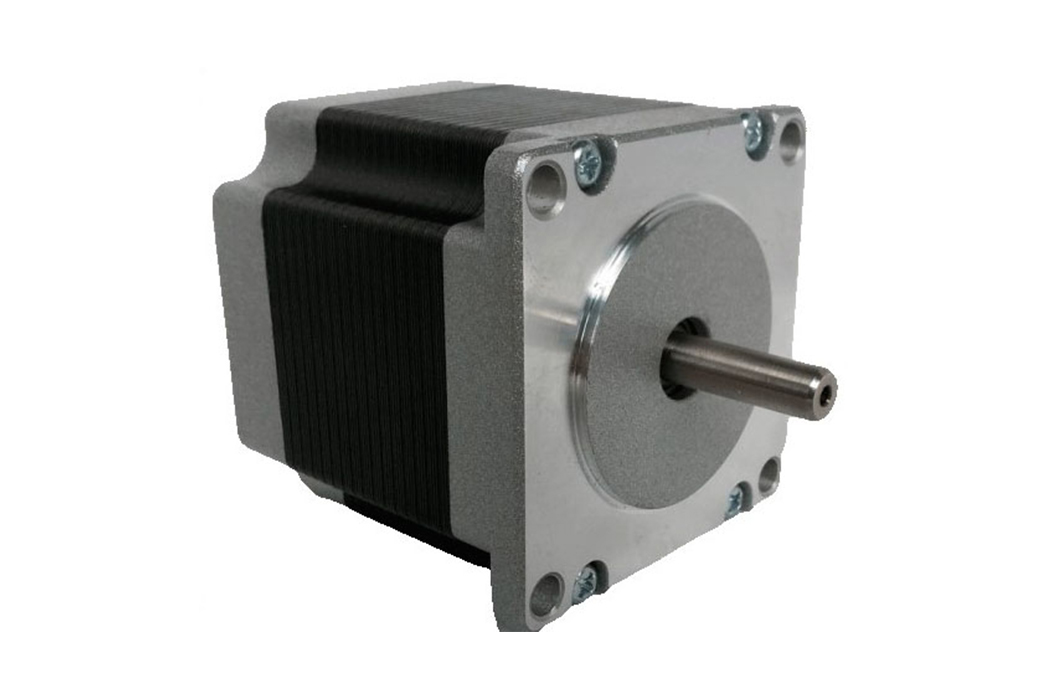

Гібридний кроковий двигун NT57STH76-2804MA, 2-х фазний NEMA 23 (57мм), кут кроку – 0.9°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 57 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
0.9° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
V
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
kg.cm
|
Kg
|
| NT57STH76- 2804MA |
76 | 3.2 | 2.8 | 1.13 | 5.6 | 18.0 | 4 | 0.68 | 1.0 |
