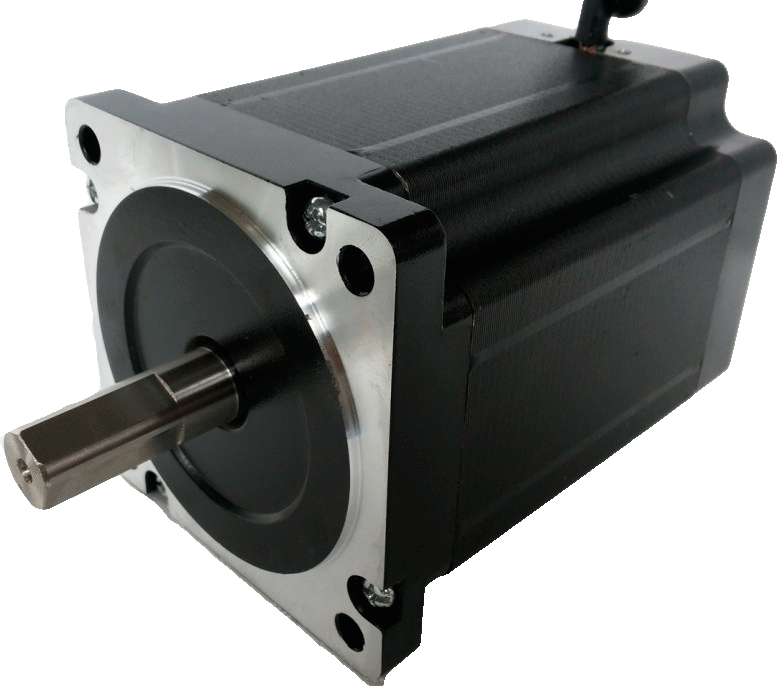

Гібридний кроковий двигун NT86STH, 2-х фазний NEMA 34 (86мм), кут кроку – 1.8°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 86 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.8° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
– |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
28N (20мм від торця) |
|
Макс. осьове зусилля |
10N |

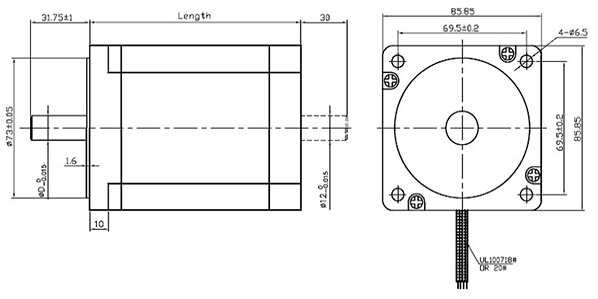

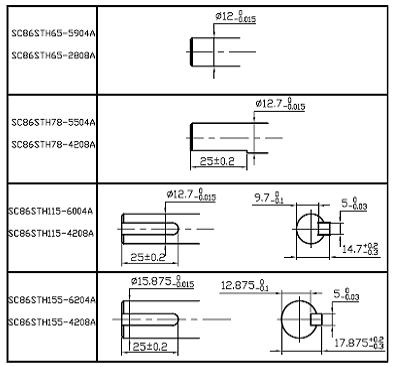

Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
VDC
|
A
|
Ω
|
mH
|
kg.cm
|
No.
|
kg.cm
|
Kg
|
|
NT86STH65- |
65 |
1.65 |
5.9 |
0.28 |
1.7 |
34 |
4 |
0.8 |
1.7 |
|
NT86STH65- |
65 |
3.92 |
2.8 |
1.4 |
3.9 |
34 |
8 |
0.8 |
1.7 |
|
NT86STH78- |
78 |
2.53 |
5.5 |
0.46 |
4.0 |
46 |
4 |
1.2 |
2.3 |
|
NT86STH78- |
78 |
3.15 |
4.2 |
0.75 |
3.4 |
46 |
8 |
1.2 |
2.3 |
|
NT86STH115- |
115 |
3.6 |
6.0 |
0.6 |
6.5 |
87 |
4 |
2.4 |
3.8 |
|
NT86STH115- |
115 |
3.78 |
4.2 |
0.9 |
6.0 |
87 |
8 |
2.4 |
3.8 |
|
NT86STH155- |
155 |
4.65 |
6.2 |
0.75 |
9.0 |
122 |
4 |
3.6 |
5.4 |
|
NT86STH155- |
155 |
5.25 |
4.2 |
1.25 |
8.0 |
122 |
8 |
3.6 |
5.4 |
| З двома валами | (L)mm | V | A | Ω | mH | kg.cm | No. | kg.cm | Kg |
|
NT86STH65- |
65 |
1.65 |
5.9 |
0.28 |
1.7 |
34 |
4 |
0.8 |
1.7 |
|
NT86STH65- |
65 |
3.92 |
2.8 |
1.4 |
3.9 |
34 |
8 |
0.8 |
1.7 |
|
NT86STH78- |
78 |
2.53 |
5.5 |
0.46 |
4.0 |
46 |
4 |
1.2 |
2.3 |
|
NT86STH78- |
78 |
3.15 |
4.2 |
0.75 |
3.4 |
46 |
8 |
1.2 |
2.3 |
|
NT86STH115- |
115 |
3.6 |
6.0 |
0.6 |
6.5 |
87 |
4 |
2.4 |
3.8 |
|
NT86STH115- |
115 |
3.78 |
4.2 |
0.9 |
6.0 |
87 |
8 |
2.4 |
3.8 |
|
NT86STH155- |
155 |
4.65 |
6.2 |
0.75 |
9.0 |
122 |
4 |
3.6 |
5.4 |
|
NT86STH155- |
155 |
5.25 |
4.2 |
1.25 |
8.0 |
122 |
8 |
3.6 |
5.4 |
