Опис
Особливості

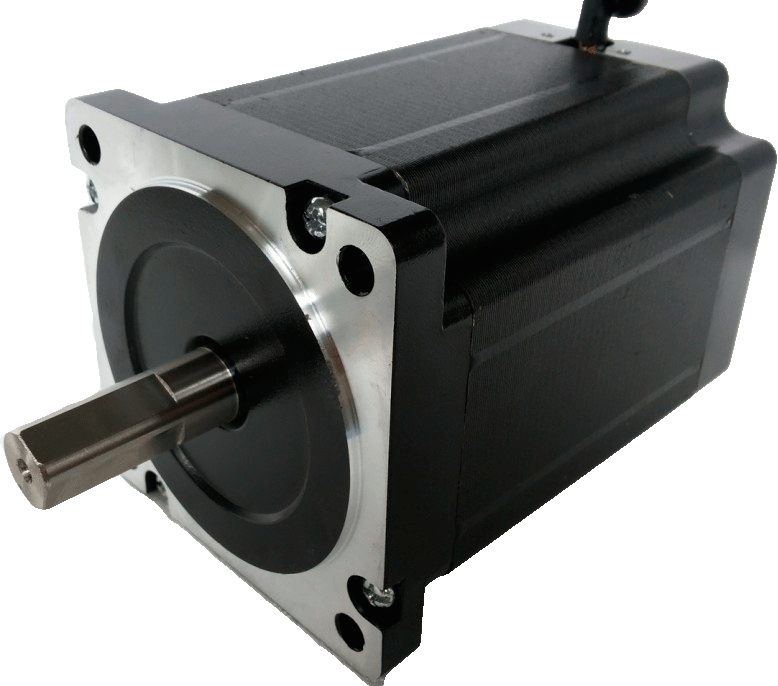

Гібридний кроковий двигун NT86STH, 3-х фазний NEMA 34 (86мм), кут кроку – 1.2°, забезпечує більший момент і велику швидкість. Гібридні двигуни поєднують в собі кращі риси двигунів з змінним магнітним опором і двигунів з постійними магнітами. Розмір фланця – 86 мм, плавний хід, мала інерція.
Характеристики
|
Кут кроку |
1.2° |
|
Максимальна температура |
80℃max |
|
Температура навколишнього середовища |
-20℃~+50℃ |
|
Опір ізоляції |
100 MΩ Min. ,500VDC |
|
Електрична міцність |
500VAC макс 1 хв. |
|
Радіальне биття вала |
0.02Max. (навантаження – 450g) |
|
Осьове биття вала |
0.08Max. (навантаження – 450g) |
|
Макс. радіальна сила |
75N (20мм від торця) |
|
Макс. осьове зусилля |
15N |
Детальна інформація
|
Модель
|
Довж. |
Номін.
напруга
|
Струм
на фазу
|
Опір
на фазу
|
Індукт.
на фазу
|
Крутний
момент
|
К-сть
виходів
|
Утрим. |
Вага
|
|
З одним валом
|
(L)mm
|
VDC
|
A
|
Ω
|
mH
|
N.m
|
No.
|
N.m
|
Kg
|
|
NT863P67- |
67 |
325 |
1.75 |
4.25 |
12.3 |
2.26 |
6 |
2.0 |
1.65 |
|
NT863P97- |
97 |
325 |
2.0 |
5.8 |
21 |
4.18 |
6 |
4.0 |
2.7 |
|
NT863P97- |
97 |
40 |
5.8 |
0.97 |
3.2 |
4.18 |
6 |
4.0 |
2.7 |
|
NT863P127- |
127 |
325 |
2.25 |
9.0 |
39 |
6.78 |
6 |
6.0 |
3.8 |
|
NT863P127- |
127 |
40 |
5.2 |
1.8 |
8.0 |
6.78 |
6 |
6.0 |
3.8 |
