Опис
Інформація про пристрій:
QS7AA030M це нове покоління універсальних сервоприводів на основі QS6 оптимізації. Функція зв’язку даної моделі робить з’єднання більш зручним та надійним.
Особливості:
- – характеристики сервоприводів останнього покоління QS6 повністю збережені;
- – AC синусоїдальне управління, плавний крутний момент, відсутність імпульсу;
- – 2500 лінійний інкрементний фотоелектричний датчик, висока точність позиціонування, точність позиціонування обертання може досягати 1/10000R;
- – коефіцієнт швидкості може досягати 1:5000, має стабільні характеристики крутного моменту від низької швидкості до високої швидкості;
- – приймаючи високошвидкісну FPGA-обробку, максимальна швидкість обертання двигуна може становити 5000 об/хв;
- – повне налаштування параметрів може бути налаштоване з використанням різних способів роботи і робочих характеристик для адаптації до різних вимог;
- – використання інтелектуального управління просторовим вектором (SVPWM), має набагато більший крутний момент і набагато менше шуму, ніж традиційний SPWM;
- – функція захисту: перевантаження по струму, перенапруга, перегрів, аномальний кодер та інші;
- – функція моніторингу стану: позиційне відхилення, швидкість обертання, зворотний імпульс, командний імпульс тощо.
Параметри:
| Вхідна напруга | AC220V -15% ~+10% |
| Струм привода | 20A |
| Відповідний двигун | ≤400W~750W двигун |
| Температура | Робоча: 45℃; Зберігання: -40℃~55℃ |
| Відносна вологість | 40%~80% без конденсації |
| Атмосфера | 86-106kpa |
| Режим управління |
|
| Імпульсна команда |
|
| Контрольна точність | 0,01% |
| Діапазон частот | ≤200Hz |
| Частота імпульсів | ≤500kHz |
| Коефіцієнт швидкості | 1:5000 |
| Регенеративне гальмо | Внутрішньо встановлений |
| Електронна передача | 1/30000~30000/1 |
| Перевантажувальна здатність | ≤300% |
| Зворотний імпульс | 500p/r, частотний поділ може бути задано довільно в межах 0-128 |
| Функція відображення | швидкість обертання, струм двигуна, крутний момент двигуна, місце перебування, відхилення положення, команда кількості імпульсів, частота імпульсів струму, швидкість простору, діагностика введення/виведення, значення аналогового входу і т. д. |
| Функція захисту | перевантаження по струму, перенапруга, низька напруга, перевантаження, перегрів, відсутність фази, аномальний кодер, поза досяжністю, режим аномальної тривоги і т. д. |

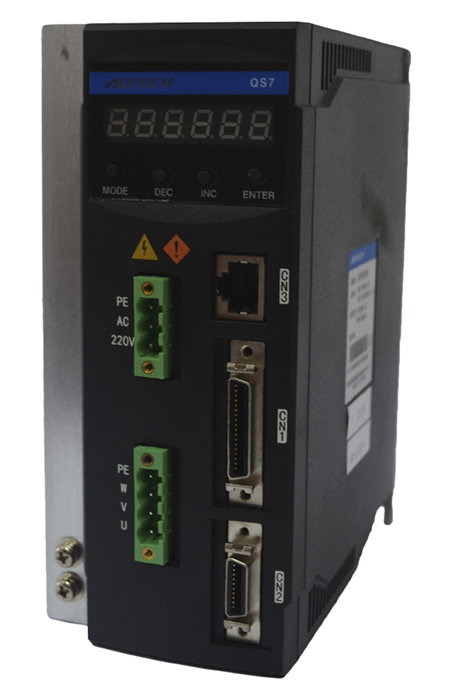

Серводрайвер QS7AA030M
