Каталог PDF на каретки HIWIN HGH
Інформація

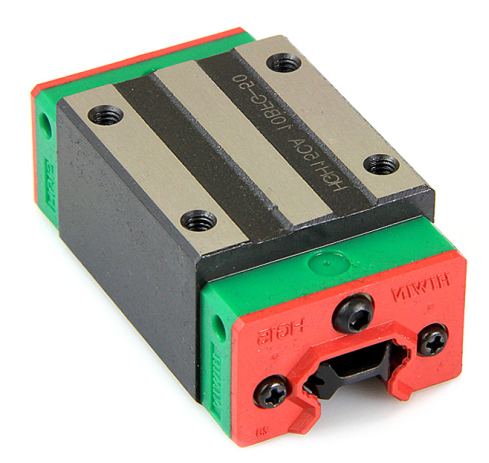

Супер-вантажопідйомні профільні каретки HGH. Використовуються для лінійного переміщення. На 30% перевершують аналогічну продукцію за вантажопідйомністю і жорсткістю завдяки оптимізованому напівкруглому профілю напрямних і їх конструкції. Оптимізована конструкція механізму обертання кульок забезпечує системі плавний хід. Фіксувальні планки перешкоджають випадання кульок, особливо при знятті каретки з рейки. Невеликий коефіцієнт тертя, як в статичному так і в динамічному положенні. Завдяки чому для переміщення каретки по рейці потрібно невелике зусилля. Також при русі відсутні ривки. При відповідному монтажі, догляді та ретельному змащуванні лінійна продукція HIWIN працюватиме довго не втрачаючи при цьому своєї точності та ефективності. У зв’язку з низьким коефіцієнтом тертя можна досягти високої швидкості з невеликою рушійною силою.

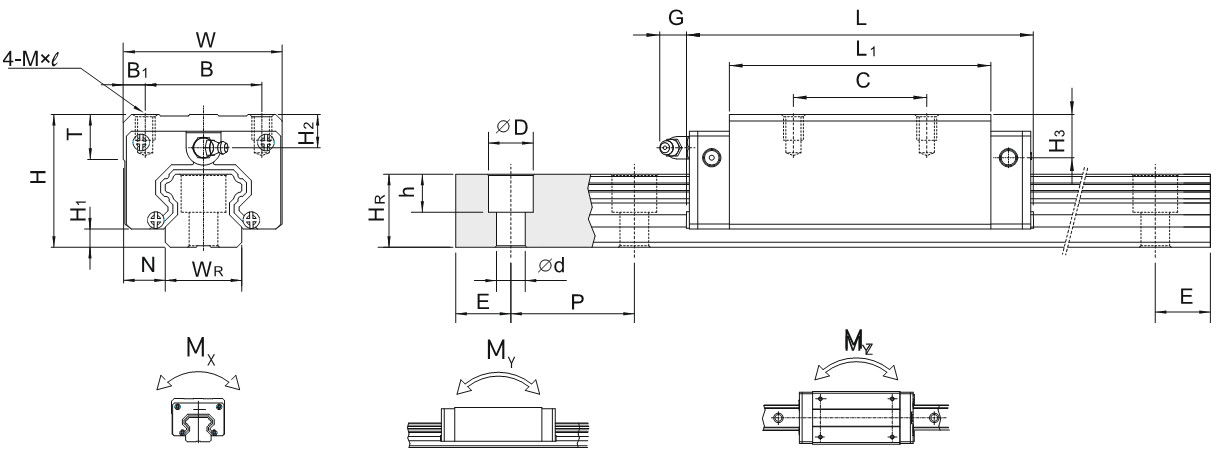

Характеристики кареток HGH
|
Модель
|
Монтаж.
розміри,
мм
|
Розміри каретки, мм
|
Cдин,
N
|
Cстат,
N |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H
|
H1
|
W
|
B
|
C
|
L1
|
L
|
K1
|
K2
|
G
|
M×l
|
T
|
H2
|
H3
|
|||
|
HGH15CA
|
28
|
4,3
|
34
|
26
|
26
|
39,4
|
61,4
|
10
|
4,85
|
5,3
|
M4×5
|
6
|
8,5
|
9,5
|
11380
|
25310
|
|
HGH20CA
|
30
|
4,6
|
44
|
32
|
36
|
50,5
|
77,5
|
12,25
|
6
|
12
|
M5×6
|
8
|
6
|
7
|
17750
|
37840
|
|
HGH20HA
|
50
|
65,2
|
92,2
|
12,6
|
21180
|
48840
|
||||||||||
|
HGH25CA
|
40
|
5,5
|
48
|
35
|
35
|
58
|
84
|
16,8
|
6
|
12
|
M6×8
|
8
|
10
|
9
|
26480
|
56190
|
|
HGH25HA
|
50
|
78,6
|
104,6
|
19,6
|
32750
|
76000
|
||||||||||
|
HGH30CA
|
45
|
6
|
60
|
40
|
40
|
70
|
97,4
|
20,25
|
6
|
12
|
M8×10
|
9,5
|
9,5
|
13,8
|
38740
|
83060
|
|
HGH30HA
|
60
|
93
|
120,4
|
21,75
|
47270
|
110130
|
||||||||||
|
HGH35CA
|
55
|
7,5
|
70
|
50
|
50
|
80
|
112,4
|
20,6
|
7
|
12
|
M8×12
|
10,2
|
16
|
19,6
|
49520
|
102870
|
|
HGH35HA
|
72
|
105,8
|
138,2
|
22,5
|
60210
|
136310
|
||||||||||
|
HGH45CA
|
70
|
9,5
|
86
|
60
|
60
|
97
|
139,4
|
23
|
10
|
12,9
|
M10×17
|
16
|
18,5
|
30,5
|
77570
|
155930
|
|
HGH45HA
|
80
|
128,8
|
171,2
|
28,9
|
94540
|
207120
|
||||||||||
|
HGH55CA
|
80
|
13
|
100
|
75
|
75
|
117,7
|
166,7
|
27,35
|
11
|
12,9
|
M12×18
|
17,5
|
22
|
29
|
114440
|
227810
|
|
HGH55HA
|
95
|
155,8
|
204,8
|
36,4
|
139350
|
301260
|
||||||||||
|
HGH65CA
|
90
|
15
|
126
|
76
|
70
|
144,2
|
200,2
|
43,1
|
14
|
12,9
|
M16×20
|
25
|
15
|
15
|
163630
|
324710
|
|
HGH65HA
|
120
|
203,6
|
259,6
|
47,8
|
208360
|
457150
|
||||||||||
